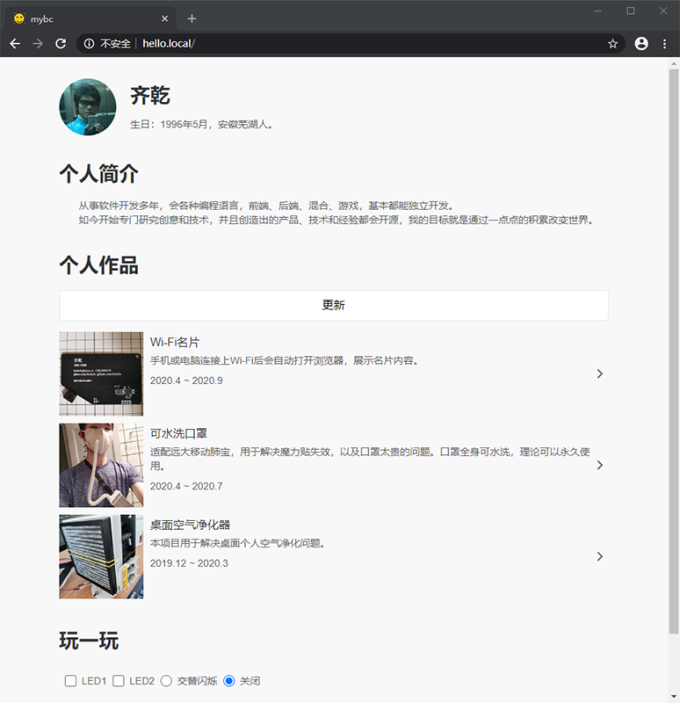

# MyBusinessCard **Repository Path**: PYTHON100/MyBusinessCard ## Basic Information - **Project Name**: MyBusinessCard - **Description**: Web名片 Wi-Fi名片 ESP8266 - **Primary Language**: Arduino - **License**: MIT - **Default Branch**: master - **Homepage**: None - **GVP Project**: No ## Statistics - **Stars**: 0 - **Forks**: 14 - **Created**: 2021-06-06 - **Last Updated**: 2021-06-06 ## Categories & Tags **Categories**: Uncategorized **Tags**: None ## README ### 1. 介绍 #### 1.1. 功能介绍 当手机连接上名片Wi-Fi后会打开个人网站。

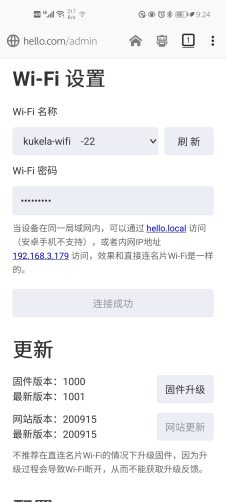

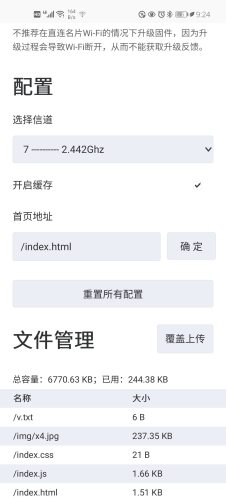

进入/admin页面后可以设置Wi-Fi、升级固件、更新网站、配置设备、文件管理。

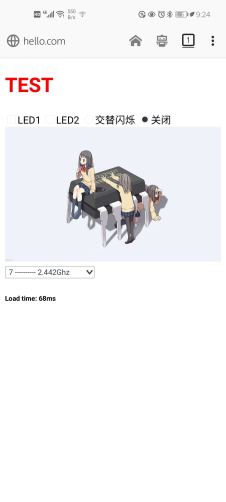

名片上有两个LED灯可以通过Http协议操作。
#### 1.2. 硬件介绍 原理图和PCB开源地址（右键工程切换版本） -> 最新版链接
USB即插即用。
PCB去嘉立创打样5块钱5个，ESP8266EX在淘宝4块钱就能买到，名片物料成本在10块钱左右。
外观参考了国外大神 George Hilliard 的设计。
#### 1.3. 视频 项目介绍、功能演示 性能测试 制作过程、心得体会
YouTube

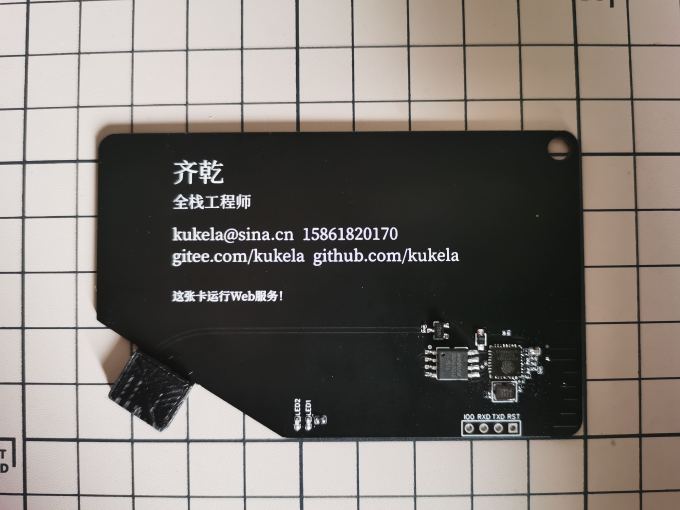

教程：PCB天线阻抗匹配实用教程、YouTube #### 1.4. 图片展示 ![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/js1.jpg?x-oss-process=image/resize,m_lfit,w_680)
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/js2.jpg?x-oss-process=image/resize,m_lfit,w_226)![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/js3.jpg?x-oss-process=image/resize,m_lfit,w_226)![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/js4.jpg?x-oss-process=image/resize,m_lfit,w_226)
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/g1.png?x-oss-process=image/resize,m_lfit,w_680)
#### 1.5. 硬件版本介绍 | 序号/版本 | 日期 | 说明 | | --- | --------- | ------------------------------ | | 1 / 1 | 2020-9-19 | 实现基础功能 | | 2 / 2 | 2020-9-30 | SPI升级为4线读写，晶振升级为40MHz | | 3 / 2.1 | 2020-5-5 | 稳定性和装配优化，烧录通信接口改成触点式； | #### 1.6. 推荐配置 ##### 1.6.1. 硬件 最新PCB版本
W25Q系列SPI Flash（根据所需选择大小，越大速度越慢，推荐8MB，云上的固件是16MB的）
##### 1.6.2 烧录 CPU Frequency: 160 MHz
Crystal Frequency: 40 MHz
Flash Size: 根据硬件选择
Flash Mode: QIO —— 4线读写
Flash Frequency: 80 MHz
lwIP Variant: v2 Higher Bandwidth (no features) —— 高带宽（少占用Flash空间）
其余默认
### 2. 开发工具 1. 嵌入式IDE：Arduino（硬件程序开发）

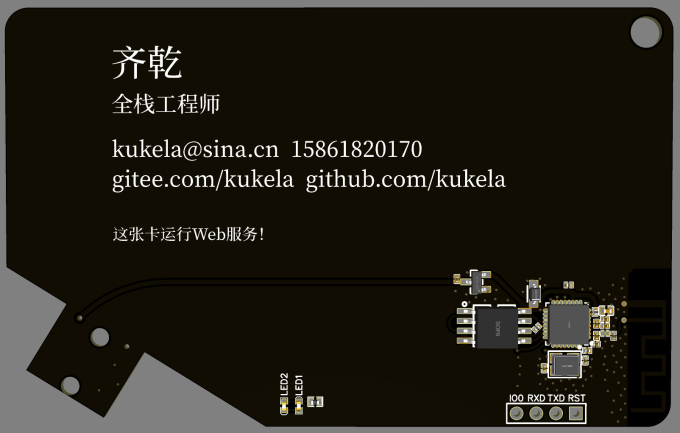

2. EDA工具：立创EDA（原理图和PCB设计）
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/cardx.png?x-oss-process=image/resize,m_lfit,w_680)

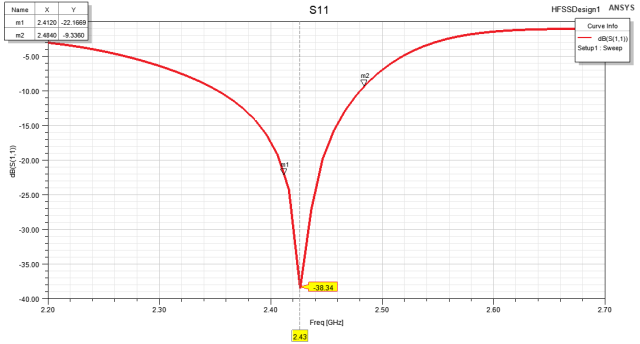

3. 电磁仿真：Ansys HFSS（天线阻抗匹配）仿真文件需用ANSYS Electronics Desktop打开
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/zk1.png?x-oss-process=image/resize,m_lfit,w_640)
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/zk2.png?x-oss-process=image/resize,m_lfit,w_640)

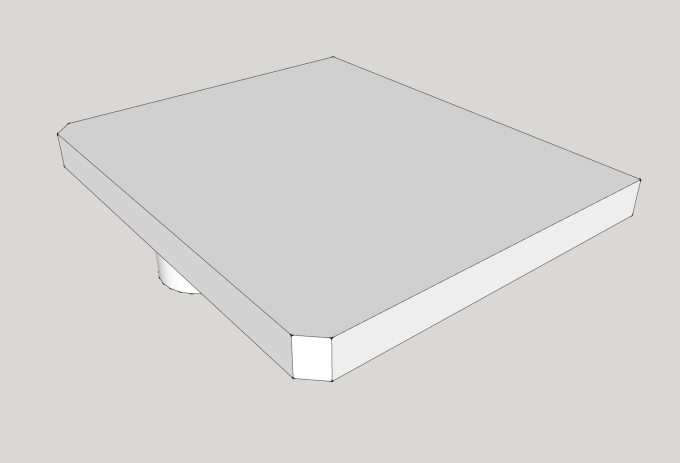

4. 3D建模：SketchUP（USB小零件）
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/b.jpg?x-oss-process=image/resize,m_lfit,w_680)
5. Admin页面：使用了HbuilderX开发，NPM，Gulp打包。在命令行输入`gulp`可以把admin页面编译到build/admin.html里面，并且压缩成一行。

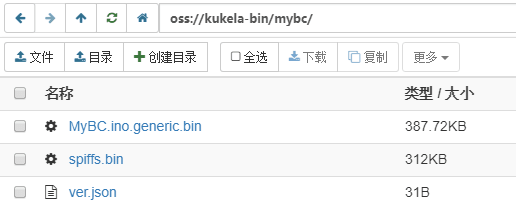

6. 文件存储服务：升级更新相关文件存放在阿里云oss
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/up1.png?x-oss-process=image/resize,m_lfit,w_516)
7. 工具：打包spiffs工具在tool目录里面

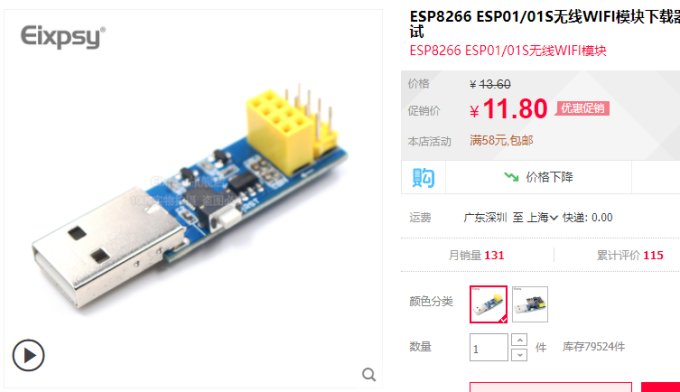

### 3. 准备 1. 建议去淘宝买一个ESP LINK，可以很方便的调试。
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/MyBusinessCard/esplink.png?x-oss-process=image/resize,m_lfit,w_680)
### 4. 注意 1. ESP LINK 的 RXD接RXD，TXD接TXD，GND需要和名片的GND共地。接口不支持热插拔！！ 2. 烧录前保证线路连接正常，然后断掉总电源在接上。如果Arduino报错，建议关掉再打开，或者重启电脑。 3. PCB厚度1.0mm。 4. ESP8266EX最大支持16MB Flash，可用Web主页空间不到15MB。 5. 个人网站文件名称包括路径长度不能超过31字节，建议使用vue-cli或webpack开发。 ### 5. 性能测试 #### 5.1. 烧录配置表 | 测试序号头 | CPU频率 | 晶振频率 | Flash模式 | Flash频率 | lwIP Variant | | --------- | ------- | ------- | --------- | --------- | ------------ | | A | 80MHz | 26MHz | DOUT | 40MHz | 低内存 | | B | 160MHz | 26MHz | DOUT | 80MHz | 低内存 | | CA | 160MHz | 26MHz | DIO | 80MHz | 高带宽 | | CB | 160MHz | 26MHz | QIO | 80MHz | 高带宽 | | CC | 160MHz | 40MHz | QIO | 80MHz | 高带宽 | #### 5.1. 测试参数表 | 测试序号 | 测试软件版本 | 硬件 | Flash大小 | 测试时间 | 测试手机 | | ------- | ----------- | ------------ | --------- | --------- | ------- | | A1 | 2020-9-18 | ESP12-F开发板 | 4MB | 2020-9-18 | 荣耀30 | | A2 | 2020-9-18 | 1 | 8MB | 2020-9-18 | 荣耀30 | | B1 | 2020-9-29 | ESP12-F开发板 | 4MB | 2020-9-29 | 荣耀30 | | B2 | 2020-9-29 | ESP-01S | 2MB | 2020-9-29 | 荣耀30 | | B3 | 2020-9-29 | 1 | 2MB | 2020-9-29 | 荣耀30 | | B4 | 2020-9-29 | 1 | 16MB | 2020-9-29 | 荣耀30 | | CA | 2020-9-29 | 1 | 16MB | 2020-9-30 | 荣耀30 | | CB1 | 2020-9-29 | ESP-01S | 2MB | 2020-9-30 | 荣耀30 | | CB2 | 2020-9-29 | ESP-01S | 16MB | 2020-9-30 | 荣耀30 | | CB3 | 2020-9-29 | 2 | 16MB | 2020-9-30 | 荣耀30 | | CC | 2020-9-29 | 2 | 16MB | 2020-9-30 | 荣耀30 | #### 5.2. 测试速度表 | 测试序号 | 近程(ms) | 近程平均(ms) | 远程(ms) | 远程平均(ms) | | ------- | ------------------------ | ----------- | ------------------------ | ----------- | | A1 | 1446,1206,1320,1254,990 | 1243.2 | 2261,1631,1656,2063,1785 | 1879.2 | | A2 | 1549,1434,1171,1368,1193 | 1343 | 2827,1633,1703,1507,1479 | 1829.8 | | B1 | 1550,1750,1669,1033,1249 | 1450.2 | 8889,7086,6086,1703,3103 | 5373.4 | | B2 | 1776,1816,1727,1093,1199 | 1522.2 | 1871,1758,1690,1352,1330 | 1600.2 | | B3 | 1685,1547,1600,1131,1023 | 1397.2 | 2466,2102,2114,1372,1398 | 1890.4 | | B4 | 1714,1587,1880,1455,1578 | 1642.8 | 2097,2015,2018,1625,1620 | 1875 | | CA | 1174,1109,1298,734,852 | 1033.4 | 1384,1330,1439,1185,948 | 1257.2 | | CB1 | 1018,983,1096,524,592 | 842.6 | 1682,1325,1475,918,720 | 1224 | | CB2 | 1266,1215,1162,739,764 | 1029.2 | 1606,1554,1682,930,1205 | 1395.4 | | CB3 | 1201,1014,1048,886,974 | 1024.6 | 1293,1240,1268,961,864 | 1125.2 | | CC | 1119,1152,1128,818,748 | 993 | 1310,1148,1200,771,793 | 1044.4 | #### 5.3. 说明 一般情况下，SPI Flash越小，频率越快，测试速度就越快，当然也可能越不稳定。
由于测试受到手机服务请求、天线射频方向、环境等因素影响，所以以上数据仅供参考。
测试都是在关闭缓存下完成。
##### 5.3.1. A开头的测试 测的是加载到js代码后，网页全部加载完毕的速度。
第1次测的是第一次连接的速度，其余4次测的是在连接情况下，再打开的速度。
尽量保持角度、距离、高度相同进行测试。
近程指距离20厘米之内，远程指距离4米左右，并且隔两堵墙。
##### 5.3.2. B、C开头 测的是图片加载完毕速度。
前3次测的是第一次连接的速度，其余2次测的是浏览器加载完毕刷新的速度。
从芯片到天线的方向为正，正对着手机并且高度误差在10cm内进行测试。
近程指距离30厘米之内，远程指距离4米左右，并且隔两堵墙。
#### 5.4. 结论 在近程情况下，速度受到lwIP Variant、Flash大小、Flash模式（上传）影响较大，CPU、晶振、Flash频率其次。

****
